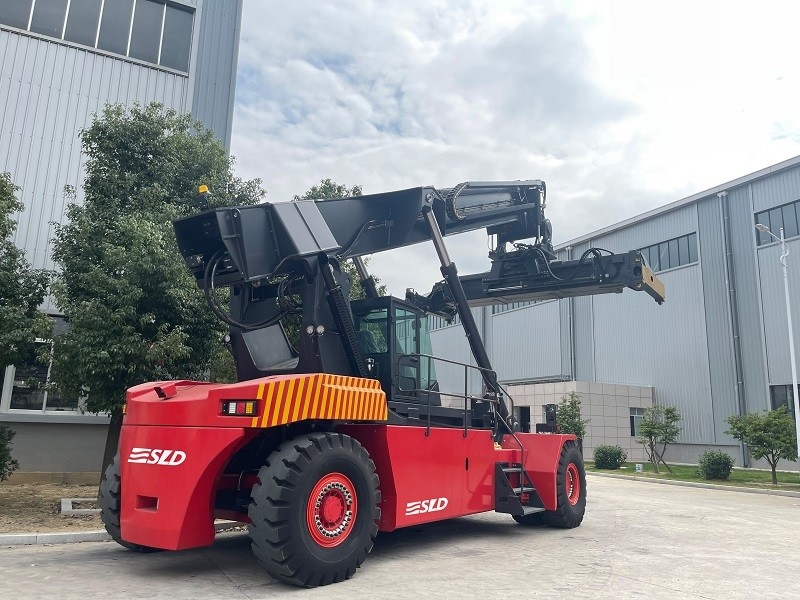

کابین ارگونومیک 45000 کیلوگرم بار RS Reach Stacker برای کانتینر سنگین

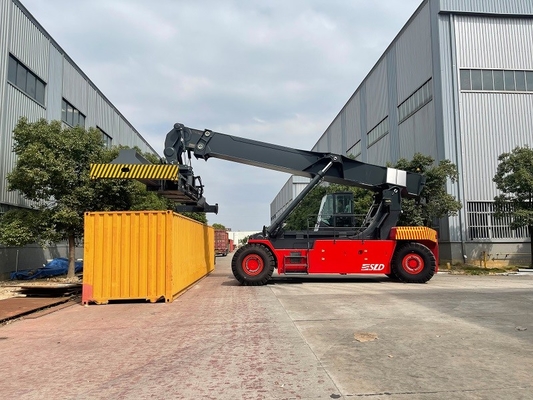

RS Reach Stackers 45 تنی در بندر دریایی برای کانتینرهای پر سنگین کار می کند

استکر کانتینر 45 تنی به طور گسترده در بنادر و ایستگاه انتقال راه آهن برای انباشته کردن و انتقال کانتینرهای استاندارد سنگین 20 فوت و 40 فوت، قیمت ارزان، کارآمد بالا استفاده می شود.

مزایا برای استکر کانتینر 45 تنی SLD به شرح زیر است:

1، قطعات اصلی از مارک های معروف وارداتی استفاده می کنند.به عنوان مثال، موتور با نام تجاری America CUMMINS، گیربکس مارک ZF آلمان، اکسل و محور فرمان برند کسلر آلمان، سیستم هیدرولیک Linde کلاس جهانی، سیستم کنترل CANBUS با نام تجاری America Parker و غیره.

2، کابین جادار جدیدترین طراحی ارگونومیک، طراحی کابین محکم را برای اطمینان از ایمنی و راحتی اپراتور اتخاذ می کند.دارای جوی استیک چند کاره، کولر خنک کننده و غیره.

3، صفحه نمایش رنگی بزرگ اطلاعات واردات را نشان می دهد، می توان از آن به عنوان یک جدول تشخیص عیب کوچک استفاده کرد، به اپراتور با کارایی بالا کمک می کند.

4، بوم از ورق فولادی با مقاومت کششی بالا ساخته شده است (می تواند 70 کیلوگرم / میلی متر مربع را تحمل کند).

5، سرعت بالابر بالاتر: سرعت بالابر در هنگام بار 31 تن نسبت به سایر موارد 50٪ افزایش می یابد.

مارک های معروف (Konecrane، Kalmar، Sany).

بار کامل: 0.28 متر بر ثانیه (45 تن)

بار معمولی: 0.39 متر بر ثانیه (31 تن)

سرعت رانندگی: 25 کیلومتر بر ساعت

فشار کاری: 310bar


• مشخصات
  مدل		SLDR450
  واحد قدرت		دیزل
  نوع عملیات		راننده نشسته
  ظرفیت بار (L1، L2، L3)	Q (کیلوگرم)	45000/31000/16000
  مرکز بار، ردیف اول (L1)	c (mm)	1800
  مرکز بار، ردیف دوم (L2)	C (mm)	3860
  مرکز بار، ردیف سوم (L3)	C (mm)	6400
  مرکز محور به مرکز پخش کننده (ارتفاع L1-1/2)	x (mm)	2800
  فاصله بین دو محور	y (میلی متر)	6400
  ابعاد
  زاویه بالابر بوم، بالا بردن/کاهش	α/β(/°)	61/0
  بوم ارتفاع پایین آمد	h1 (mm)	4945
  ارتفاع بالابر (L1، L2، L3)	h3 (mm)	15900/14100/11350
  ارتفاع، بوم گسترش یافته است	h4 (میلی متر)	19000
  ارتفاع کابین	h6 (میلی متر)	3900
  ارتفاع، صندلی اپراتور	h7 (میلی متر)	2840
  ارتفاع کوپلینگ بکسل	h10 (میلی متر)	600
  ارتفاع قفل پیچشی کاهش یافت	h13 (میلی متر)	1495
  طول کلی با پخش کننده	l1 (میلی متر)	11618
  طول کلی	l2 (میلی متر)	8410
  عرض کلی	b1/b2 (mm)	4180/3400
  عرض پخش کننده 20'/40'	b3 (mm)	6050/12150
  حداقل فاصله از زمین	m1 (mm)	345
  فاصله از زمین، مرکز فاصله بین دو محور	متر مربع (میلی متر)	350
  کانتینرهای 20 اینچی راهروی روی هم چیدن	Ast (میلی متر)	10225
  کانتینرهای راهروی انباشته شعاع گردش	Ast (میلی متر)	13050
  حداقلفاصله نقطه چرخش	وا (میلی متر)	8605
  حداقلفاصله نقطه چرخش	b13 (mm)	3400
  فاصله چرخ ها، چرخ های جلو	b10 (mm)	3030
  پهنای چرخ، چرخ عقب	b11 (mm)	2786
  وزن
  وزن (بدون بار/بار)	کیلوگرم	71400/116400
  بار روی محور محرک (بدون بار/بار)	کیلوگرم	36400/101900
  بار روی محور فرمان (بدون بار/بار)	کیلوگرم	35000/14500
  کارایی
  سرعت سفر (بدون بار/بار)	کیلومتر بر ساعت	25/21
  درجه بندی (بدون بار/بار)	%	30/28.8
  نیروی کششی (بدون بار)	Kn	408
  سرعت بلند کردن (بدون بار/بار)	اماس	0.39/0.28
  کاهش سرعت (بدون بار/بار)	اماس	0.39/0.39
  کابین
  کابین بسته متحرک
  مجهز به تهویه مطبوع، عملکردهای سرمایش/گرمایش
  سطح سر و صدا در صندلی راننده	dBA	74
  موتور
  نام تجاری		کامینز
  تایپ کنید		QSM11
  شماره سیلندر / جابجایی		6/10820 سانتی متر مکعب
  قدرت نامی @ سرعت نامی		250 کیلووات در 2100 دور در دقیقه
  حداکثرگشتاور		1674 نیوتن متر @ 1500 دور در دقیقه
  جریان نامی دینام		150A
  باتری		24 ولت
  انتقال
  نام تجاری		ZF/5WG261 AUTO
  تایپ کنید		تعویض خودکار/اینترلاک
  نوع کلاچ		مبدل گشتاور
  دنده شماره		5F/3R
  لاستیک ماشین
  چرخ های محرک		18:00-25 40PR
  چرخ های فرمان		18:00-25 40PR
  تایپ کنید		پنوماتیک
  فشار		10 بار
  مقدار، جلو / عقب		4/2
  ظرفیت تانک ها
  مخزن روغن هیدرولیک	L	800
  مخزن سوخت	L	500
  محور گرداننده
  نام تجاری		کسلر/آلمان
  مدل		D102PL341
  محور فرمان
  نام تجاری		کسلر/آلمان
  مدل		L102
  فرمان		سیلندر دوتایی
  سیستم ترمز
  ترمز سرویس		دیسک مرطوب هیدرولیک
  ترمز دستی		ترمز دیسکی آزاد شده الکتریکی، فعال در هنگام خاموش شدن برق
  سیستم هیدرولیک
  پمپ پیستون دوقلو
  حداکثرفشار: 310 بار
  سیستم سنجش بار
  کولر هیدرولیک با موتور برق
  مخزن روغن ترمز مجزا
  رونق
  2x سیلندر بالابر دوگانه
  1x سیلندر گسترش دوگانه
  SPREADER
  مدیریت ظروف ISO 20'-40'
  سیلندر میرایی 2 برابر	گیربکس و سیستم ترمز 2x
  نام تجاری	SP45
  درجه بچرخانید	-105 درجه / + 195 درجه
  جابجایی جانبی	-800/+800 میلی متر
  ایمنی کامیون
  سیستم نمایش خطا
  سیستم شمارنده برای ظروف
  سیستم توزین (دقت پایین)
  سیستم ضد اضافه بار الکتریکی
  سیستم کنترل کامل can-bus
  اینترلاک تعویض دنده جهت
  ترمز دستی هنگام خاموش شدن روشن می شود
  سوئیچ صندلی
  ایمنی پخش کننده
  قفل / باز کردن قفل فقط پس از فرود صحیح
  بلند کردن/پایین آوردن فقط زمانی که 4 در همان موقعیت بچرخد
  سوئیچ محدود چرخش ضد برخورد
