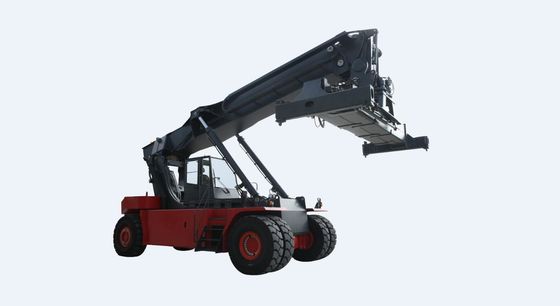

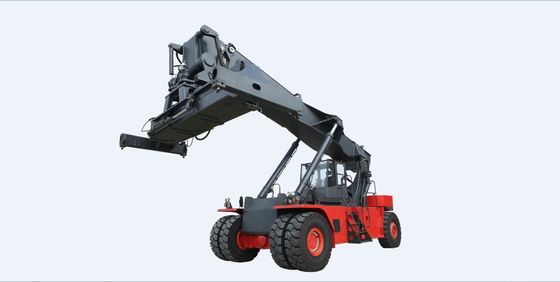

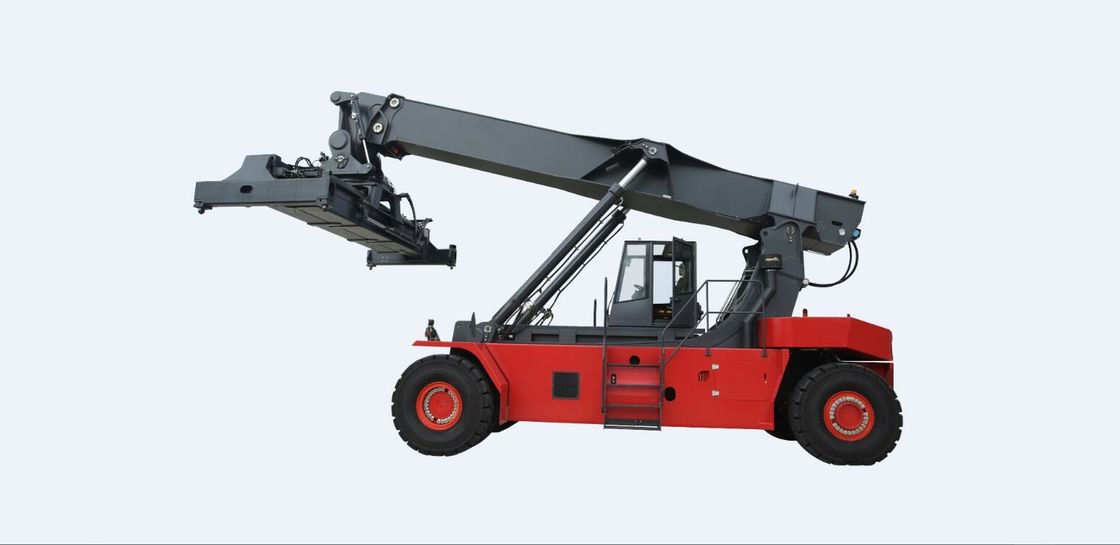

کانتینر انباشته Terminal Yard به 45 استات برسد

ظرفیت بار 45000 کیلوگرمی رسیدن به کانتینر 45 تن در حیاط ترمینال برای چیدن کانتینرها

45ton Container Reach Stacker مزایای:

سیستم هیدرولیک:
شرکت هیدرولیک Linde کلاس جهانی تامین کننده معروف راه حل هیدرولیکی است که محصولات هیدرولیکی با کیفیت بالا / دقت بالا / قابلیت اطمینان بالا را تهیه می کند.

این مجهز به پمپ و شیر کنترل Linde است ، این قطعات به ویژه برای استیکر دستیاب ساخته شده اند ، با مدار کنترل حس بار صرفه جویی در انرژی ، کنترل دقیق ، مقاومت کم و عمر طولانی ، این سیستم هیدرولیک عالی کاملاً از عملکرد عالی کامیون پشتیبانی می کند.

کولر روغن هیدرولیک هوشمند می تواند دمای پایدار روغن را تضمین کرده و از تغییر چشمگیر روغن جلوگیری کند ، برای صرفه جویی در هزینه ، عمر روغن را افزایش می دهد

فناوری پیشرفته - کیفیت عالی کامیون
با مزایای متعدد ، کامیون دارای عملکرد ایمنی بالا / راندمان بالا / دقت بالا و پایداری بالا است.سیستم عامل یکپارچه از کامیون بسیار پربازده اطمینان می دهد.


سیستم کنترل کامل Can-bus
مجهز به سیستم کنترل کامل Can-bus.

موتور / سیستم انتقال قدرت / سیستم الکتریکی / سیستم هیدرولیک / سیستم ایمنی بارگیری / سیستم پخش کننده همه در سیستم Can-bus ادغام شده اند ، همه دستگاه ها در زمان واقعی کنترل می شوند.واحدهای کنترل پارکر سیستم را قابل اطمینان و انعطاف پذیر می دانند.

فرآیند دقیق طراحی

طراحی پشتیبانی شده از تجزیه و تحلیل FEM استحکام بالایی از شکاف و دکل را ایجاد می کند و باعث می شود کامیون کامل پایدار و مقاوم باشد.

• ضد نوک بیش از حد محافظت
• سیستم هیدرولیک حس بار
• عملکرد بلند کردن عمودی
• خطا در تشخیص خودکار و فن آوری نشان دادن داده های واقعی
• محافظ ضد برخورد برای پخش کننده و بوم
• ارتباط کامل با اتوبوس
• کابین متحرک
• مخزن ترمز جداگانه
• مخزن هیدرولیک تحت فشار
•

• مشخصات
  مدل		SLDR450
  واحد قدرت		دیزل
  نوع عملیات		راننده نشسته است
  ظرفیت بار (L1 ، L2 ، L3)	Q (کیلوگرم)	45000/31000/16000
  مرکز بار ، ردیف اول (L1)	c (میلی متر)	1800
  مرکز بار ، ردیف دوم (L2)	C (میلی متر)	3860
  مرکز بار ، ردیف سوم (L3)	C (میلی متر)	6400
  مرکز محور به مرکز پخش کننده (L1-1 / 2 بالا)	x (میلی متر)	2800
  فاصله دوچرخه	سال (میلی متر)	6400
  ابعاد
  افزایش زاویه بلند کردن ، بالا بردن / پایین آمدن	α / β (/ °)	61/0
  رونق ارتفاع پایین آمد	h1 (میلی متر)	4945
  ارتفاع بالابر (L1 ، L2 ، L3)	h3 (میلی متر)	15900/14100/11350
  ارتفاع ، رونق گسترش یافته است	h4 (میلی متر)	19000
  ارتفاع کابین	h6 (میلی متر)	3900
  قد ، صندلی اپراتور	h7 (میلی متر)	2840
  ارتفاع کوپلینگ یدک کش	h10 (میلی متر)	600
  ارتفاع قفل پیچش پایین آمده است	h13 (میلی متر)	1495
  طول کلی با پخش کننده	l1 (میلی متر)	11618
  طول کلی	l2 (میلی متر)	8410
  عرض کلی	b1 / b2 (میلی متر)	4180/3400
  عرض پخش کننده 20 '/ 40'	b3 (میلی متر)	6050/12150
  حداقل فاصله زمین.	m1 (میلی متر)	345
  فاصله زمین ، مرکز فاصله دو محور	متر مربع (میلی متر)	350
  انباشته ظروف راهرو 20 '	Ast (میلی متر)	10225
  انباشته راهروهای 40 'شعاع چرخش	Ast (میلی متر)	13050
  حداقلفاصله نقطه محوری	وا (میلی متر)	8605
  حداقلفاصله نقطه محوری	b13 (میلی متر)	3400
  فاصله چرخ ، چرخ های جلو	b10 (میلی متر)	3030
  فاصله چرخ ، چرخ عقب	b11 (میلی متر)	2786
  وزن
  وزن (بدون بار / بار)	کیلوگرم	71400/116400
  بار در محور محرک (بدون بار / بدون بار)	کیلوگرم	36400/101900
  بار بر روی محور فرمان (بدون بار / بدون بار)	کیلوگرم	35000/14500
  کارایی
  سرعت سفر (بدون بار / بدون بار)	کیلومتر در ساعت	25/21
  درجه بندی (بدون بار / بدون بار)	٪	30 / 28.8
  نیروی کششی (بدون بار)	نان	408
  سرعت بالابر (بدون بار / بدون بار)	اماس	0.39 / 0.28
  کاهش سرعت (بدون بار / بار)	اماس	0.39 / 0.39
  کابین
  کابین بسته متحرک
  مجهز به توابع تهویه هوا ، سرمایش / گرمایش
  سطح صدا در صندلی راننده	dBA	74
  موتور
  نام تجاری		کامینز
  تایپ کنید		QSM11
  سیلندر شماره. / جابجایی		6/10820 cm3
  قدرت دارای رتبه @ سرعت نامی		250 کیلو وات در 2100 دور در دقیقه
  حداکثرگشتاور		1674 نیوتن متر در 1500 دور در دقیقه
  جریان نامی دینام		150A
  باتری		24 ولت
  انتقال
  نام تجاری		ZF / 5WG261 AUTO
  تایپ کنید		تغییر خودکار / بهم پیوسته
  نوع کلاچ		مبدل گشتاور
  دنده شماره		5F / 3R
  لاستیک ماشین
  چرخ های محرک		18.00-25 40PR
  فرمان		18.00-25 40PR
  تایپ کنید		پنوماتیک
  فشار		10 بار
  مقدار ، جلو / عقب		4/2
  ظرفیت مخازن
  مخزن روغن هیدرولیک	ل	800
  مخزن سوخت	ل	500
  محور گرداننده
  نام تجاری		کسلر / آلمان
  مدل		D102PL341
  محور فرمان
  نام تجاری		کسلر / آلمان
  مدل		L102
  فرمان		سیلندر دو عمل
  سیستم ترمز
  ترمز سرویس		دیسک مرطوب هیدرولیک
  ترمز دستی		ترمز دیسکی برقی آزاد شده ، هنگام خاموش شدن فعال می شود
  سیستم هیدرولیک
  پمپ پیستونی دوقلو
  حداکثرفشار: 310 بار
  سیستم سنجش بار
  کولر هیدرولیکی با موتور الکتریکی
  مخزن روغن ترمز جداگانه
  رونق
  سیلندرهای بالابر 2x دوتایی
  سیلندر پسوند دو برابر 1x
  پخش کننده
  دست زدن به ظروف ISO 20'-40 '
  سیلندر میرایی 2 برابر	سیستم جعبه دنده و ترمز 2 برابر
  نام تجاری	SP45
  درجه را بچرخانید	-105 درجه / + 195 درجه
  جابجایی	-800 / + 800 میلی متر
  ایمنی کامیون
  سیستم نمایش خطا
  سیستم شمارنده کانتینر
  سیستم توزین (دقت کم)
  سیستم ضد اضافه بار الکتریکی
  سیستم کنترل کامل باس
  قفل تعویض دنده جهت
  هنگام خاموش شدن ترمز دستی فعال است
  سوئیچ صندلی
  ایمنی های پخش کننده
  قفل / باز کردن قفل تنها پس از فرود صحیح
  بلند کردن / پایین آوردن فقط وقتی 4 چرخش در یک موقعیت قرار بگیرند
  سوئیچ محدودیت چرخش ضد انسداد

•
•
